3.7 相对基址加变址寻址方式

操作数在存储器中,其有效地址是一个基址寄存器(BXBP)的值、一个变址寄存器(SIDI)的值和指令中的8位/16位偏移量之和。其有效地址的计算公式如右式所示。

在不使用段超越前缀的情况下,规定:如果有效地址中含有BP,则其缺省的段寄存器为SS;否则,其缺省的段寄存器为DS

指令中给出的8位/16位偏移量用补码表示。在计算有效地址时,如果偏移量是8位,则进行符号扩展成16位。当所得的有效地址超过0FFFFH,则取其64K的模。

例3.5 假设指令:MOV AX, [BX+SI+200H],在执行时,(DS)=1000H,(BX)=2100H,(SI)=0010H,内存单元12310H的内容为1234H。问该指令执行后,AX的值是什么?

解:根据相对基址加变址寻址方式的规则,在执行本例指令时,源操作数的有效地址EA为:

EA=(BX)+(SI)+200H=2100H+0010H+200H=2310H

该操作数的物理地址应由DSEA的值形成,即:

PA=(DS)*16+EA=1000H*16+2310H=12310H

所以,该指令的执行效果是:把从物理地址为12310H开始的一个字的值传送给AX。其执行过程如图3.7所示。

从相对基址加变址这种寻址方式来看,由于它的可变因素较多,看起来就显得复杂些,但正因为其可变因素多,它的灵活性也就很高。比如:

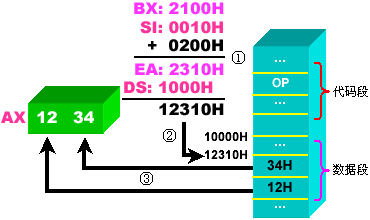

图3.7 相对基址加变址寻址方式的执行过程示意图

D1[i]来访问一维数组D1的第i个元素,它的寻址有一个自由度,用D2[i][j]来访问二维数组D2的第i行、第j列的元素,其寻址有二个自由度。多一个可变的量,其寻址方式的灵活度也就相应提高了。

相对基址加变址寻址方式有多种等价的书写方式,下面的书写格式都是正确的,并且其寻址含义也是一致的。

MOV AX, [BX+SI+1000H]   MOV AX, 1000H[BX+SI]
MOV AX, 1000H[BX][SI]    MOV AX, 1000H[SI][BX]

但书写格式BX [1000+SI]和SI[1000H+BX]等是错误的,即所用寄存器不能在“[“,”]”之外,该限制对寄存器相对寻址方式的书写也同样起作用。

相对基址加变址寻址方式是以上7种寻址方式中最复杂的一种寻址方式,它可变形为其它类型的存储器寻址方式。表3.1列举出该寻址方式与其它寻址方式之间的变形关系。

表3.1 相对基址加变址寻址方式与其它寻址方式之间的变形关系

源操作数

指令的变形

源操作数的寻址方式

只有偏移量

MOV AX, [100H]

直接寻址方式

只有一个寄存器

MOV AX, [BX] 或 MOV AX, [SI]

寄存器间接寻址方式

有一个寄存器和偏移量

MOV AX, [BX+100H] 或 MOV AX, [SI+100H]

寄存器相对寻址方式

有二个寄存器

MOV AX, [BX+SI]

基址加变址寻址方式

有二个寄存器和偏移量

MOV AX, [BX+SI+100H]

相对基址加变址寻址方式
