4.1 工具条的可视化设计

     从4.0版开始，Visual C++支持一种新型的工具条资源，这使得工具条的创建比以往更加方便灵活了。在MFC中，工具条的功能由类CToolBar实现。工具条资源和工具条类CToolBar是工具条的两个要素。创建工具条的基本步骤是：

1.创建工具条资源。

2.构建一个CToolBar对象。

3.调用CToolBar::Create函数创建工具条窗口。

4.调用CToolBar::LoadToolBar载入工具条资源。

　　使用缺省配置时，AppWizard会自动创建一个工具条。如图4.1所示，这个工具条包含一些常用按钮，如打开文件、存盘、打印等等。用户可以修改这个工具条，去掉无用的按钮，加入自己需要的按钮。如果用户需要创建两个以上的工具条，则不能完全依赖AppWizard，需要自己手工创建之。本节将分别讨论这两种方法。

4.1.1利用AppWizard自动创建

　　自动创建工具条很简单，请读者按以下步骤操作：

1. 选择 File->New命令。

2. 在弹出的标签式对话框中选Projects页，然后在该页中选中MFC AppWizard (exe)项，并在Project name一栏中输入Record以创建一个名为Record的工程。按回车或用鼠标点击Create按钮后就进入了MFC AppWizard对话框。

3. 在MFC AppWizard对话框的第一步中选中Single document。这样就会创建一个单文档应用程序，若选择Multiple documents项，则将创建一个多文档应用程序。单文档程序一次只能打开一个窗口，显示一个文档的内容，而多文档程序一次可以打开多个窗口，显示多个文档的内容。

4. 用鼠标点击Finish按钮，并在接着的对话框中按OK按钮。

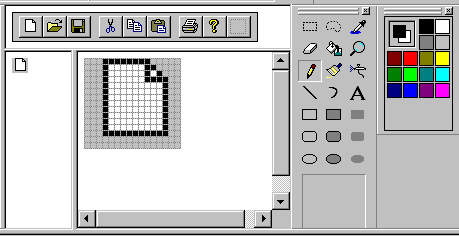

   　　完成以上操作后，工程Record被创建并被自动载入Developer Studio中。将项目工作区切换到资源视图，并展开资源，就会发现其中有一个名为IDR_MAINFRAME的Toolbar（工具条）资源。用鼠标双击“IDR_MAINFRAME”，Developer Studio会打开一个功能强大的工具条资源编辑窗口，如图4.2所示。该窗口的上部显示出了工具条上的按钮，当用户用鼠标选择某一按钮时，在窗口的下部会显示该按钮的位图。在窗口旁边有一个绘图工具面板和一个颜色面板，供用户编辑按钮位图时使用。



   图4.2 工具条资源编辑窗口

   提示：如果读者看不到这两个面板，请在Developer Studio的工具条的空白处单击鼠标右键，并在随之弹出的菜单中选中Graphics和Colors两项。

   　　在修改工具条以前，首先要修改菜单资源。请按以下几步修改菜单资源:

   1. 将项目工作区切换至资源视图，选择并打开menu（菜单）资源类型，双击名为IDR_MAINFRAME的菜单资源。

   2. 删除Edit菜单。

   3. 删除File菜单中除Exit以外的所有菜单项。

   4. 在File菜单后插入一个名为&Record的新菜单，并在该菜单中插入&Start和St&op两个菜单项，它们的命令ID（标识符）分别为ID_RECORD_START和ID_RECORD_STOP。Start表示开始录音，而Stop表示停止录音。

   　　修改后的菜单如图4.3所示。



   图4.3 修改后的菜单

　　接下来的任务是修改工具条资源，具体步骤是：

选择并打开Toolbar（工具条）资源类型，双击名为IDR_MAINFRAME的工具条资源以打开相应的资源编辑窗口。

删除“？”按钮前面的所有按钮，删除的方法是用鼠标将要删除的按钮拖出工具条即可。

先选中“？”按钮后面的空白按钮，然后在该按钮的放大位图上用红色画一个实心圆圈，以表示开始录音功能。再选中空白按钮，并用黑色在放大位图上画一个实心矩形，以表示停止功能。

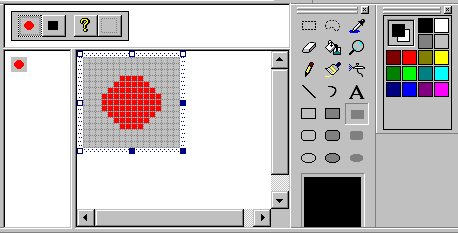

通过用鼠标拖动按钮调整按钮的位置，调整后的位置如图4.4所示。

图4.4 修改后的工具条资源

    分别为两个新加的按钮指定命令ID为ID_RECORD_START和ID_RECORD_STOP。指定ID的方法是先选中一个按钮，接着按回车键，在弹出的属性对话框中输入ID(或从ID下拉列表中分别选择ID_RECORD_START和ID_RECORD_STOP)。注意到这两个按钮的ID与Record菜单中的两个菜单项Start和Stop的ID相同，这样同样的命令既可以通过菜单执行，也可以通过工具条执行。

    为两个新加的按钮指定命令提示。请分别在两个按钮的属性对话框中的Prompt栏内输入Start record\nStart和Stop record\nStop。命令提示实际上是作为字符串保存在String Table字符串资源中的。命令提示用来解释命令的意义，分状态栏提示和工具提示两种，在Prompt栏中，二者由\n分隔开。当鼠标移动到某个菜单项或工具条上的按钮时，在状态栏中就会显示状态栏提示，当鼠标在某个按钮上停留片刻后，工具提示就会在一个黄色的弹出式窗口中显示出来。输入完成后，读者会发现Record菜单中的两个菜单项被自动加入了相同的提示信息，这说明两个按钮与两个菜单项确实是相对应的。

　　修改完后，读者可以编译并运行Record，来看看修改的结果。读者很快会注意到Start和Stop菜单项及按钮都是灰色的。这个现象是正常的，其原因将在4.2节解释。有趣的是工具条可以被拖动（请在工具条的空白地方拖动）并停泊在主框架窗口的任何其它边上，并且工具条是可以浮动的，即当用鼠标双击工具条的空白处时，工具条变成了一个浮动窗口，可被拖动到屏幕上的任意地方。这些有趣的现象将在4.2节解释。不管怎么说，创建和修改工具条的任务已经完成了。

4.1.2手工创建

　　如果想要再加一个工具条，那么AppWizard就无能为力了，必须手工创建。假设Record程序的声音采样频率有11KHZ和44KHZ两档选择，现在我们的任务是再创建一个工具条，可让用户对这两种档次进行选择。本来这样的功能应该位于第一个工具条内，但为了演示工具条的手工创建，这里不妨来个多此一举。

　　如果Record工程不在Developer Studio中，请选择命令File->Open Workspace打开Record工程。首先要对原来的菜单进行修改，步骤如下：

1. 打开IDR_MAINFRAME菜单资源

2. 双击Record菜单底端的空白项，在其属性窗口中选中Separator，这样就加入了一条分隔线。

3. 在分隔线下面加入两个菜单项，其属性如表4.1所示。

   表4.1 菜单项的属性

   Caption	ID	Prompt
   &Low quality	ID_LOW_QUALITY	Low quality(11k)\n11k
   &High quality	ID_HIGH_QUALITY	High quality(44k)\n44k

   　　接着要创建一个新的工具条资源，请按以下步骤进行：

   选择Insert->Resource命令，然后在Insert Resource对话框中选中Toolbar。按了OK按钮后，在Toolbar资源类下就会出现一个ID为IDR_TOOLBAR1的新资源。

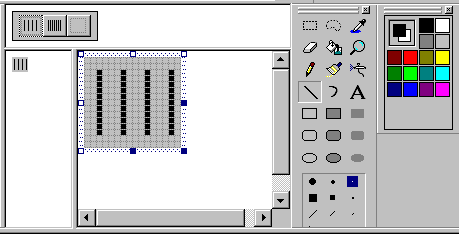

   在新工具条中加入两个按钮，如图4.5所示。每个按钮上都画了一些竖线，线稀的按钮代表低频率采样，线密的按钮代表高频率采样。

图4.5 新创建的工具条资源

    分别为两个新加的按钮指定命令ID为ID_LOW_QUALITY和ID_HIGH_QUALITY。

　　要把这个新设计的工具条加入到程序中，需要在程序中加入一些与创建有关的源代码。在创建第一个工具条时，AppWizard在程序中自动加入了创建源代码，通过仿制这些代码，我们很容易创建出第二个工具条。

　　在MFC中，工具条的功能由类CToolBar实现。工具条实际上是主框架窗口的子窗口，因此工具条对象应该依附于主框架窗口对象。在AppWizard创建的MFC程序中，主框架窗口的类名是CMainFrame，该类是MFC标准类CFrameWnd类的派生类。将项目工作区切换至类视图并展开CMainFrame类，读者会发现该类有一个名为m_wndToolbar的成员。双击该成员，则Developer Studio会自动打开类CMainFrame所在的头文件，并将光标停在对m_wndToolbar成员的定义处。

对m_wndToolBar的定义如下：

CToolBar m_wndToolBar;

    由此可见m_wndToolBar是一个CToolBar对象，它是CMainFrame的成员。现在请紧接着该成员加入一个新的成员：

CToolBar m_wndToolBar1;

　　对第二个工具条的创建代码的解释是：首先，调用CToolBar::Create以创建工具条窗口，注意Create函数的参数是this指针，这是因为主框架窗口是工具条的父窗口。接着调用CToolbar::LoadToolBar(IDR_TOOLBAR1)以载入工具条资源。然后调用CToolBar::SetBarStyle指定工具条的风格，在调用该函数时先调用CToolBar::GetBarStyle取得工具条的风格，然后在原有风格的基础上又指定了CBRS_TOOLTIPS、 CBRS_FLYBY和CBRS_SIZE_DYNAMIC风格，这使得工具条可显示工具提示，并可以动态改变尺寸。接着调用CToolBar::EnableDocking(CBRS_ALIGN_ANY)使工具条是可以停泊的，但还需调用CFrameWnd::EnableDocking(CBRS_ALIGN_ANY)，只有这样才能实现可停泊的工具条。最后调用CFrameWnd::DockControlBar以停泊工具条。

　　编译并运行Record看看，现在Record程序已经拥有两个工具条了。至此创建工具条的任务已经完成，下面需要对工具条编程，以使其能够发挥执行命令的功能
